Lemouzy type 626

Marque: Lemouzy	Type:626
Année 1954	Module:
Tubes: 6BA6, ECH81, EBF80, EL84, EZ80, EM84	Type: Superhétérodyne
Gammes d'ondes: 4 gammes. GO, PO, OC et BE	Retauration: Mai 2010

J’ai restauré cette radio en mai 2010
Cette jolie TSF m’a été donnée par un couple de personnes âgées de mon village. Cette radio était sur une étagère dans leur garage.
J’ai restauré cette radio mais elle a toujours un peu dénaturé dans ma collection du à son jeune âge, malgré cela elle a un certain charme !
Elle a été exposée lors de l’exposition en 2011, et j’ai pu la faire fonctionner devant ce couple, et j’ai pu voir dans leurs yeux, un grand plaisir à l’entendre !
Cette TSF n’a jamais été en ligne car ca restauration avait été simple, et j’ai jugé à cette époque qu’il n’y avait pas grand-chose à dire qui pouvait servir à d’autres.
Se couple de personne âgée nous a quitté, donc la c’est différent, j’ai ressortie les photos, et j’ai l’envie de vous la présenter.
Cette radio a été fabriquée dans les années 54, le jeu de tubes est standard pour l’époque
6BA6 amplificateur du cadre à air
ECH81 oscillateur + mélangeur
EBF80 amplificateur moyenne fréquence
EL84 étage final
EZ80 valve
EM84 pour l’œil magique
Le HP est à aimant permanent

Un condensateur d’alimentation est pris sur la HT sur le transfo d’impédance. Se modèle de condo type pétard est à changer sans se poser de questions !

J’ai démonté un max de composants afin de pouvoir poncer le châssis, puis 2 couches de peinture anti rouille.

Alimentation:

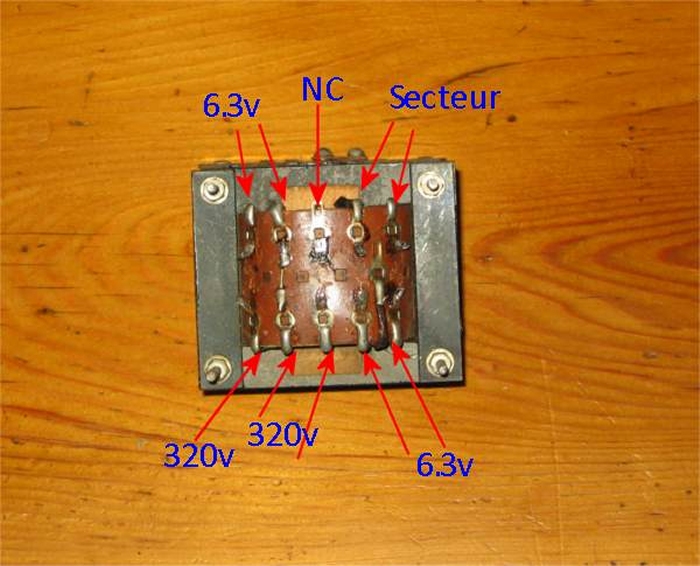

Je n’ai pas retrouvé mes docs de l’époque pour les valeurs ohmique, par contre nous sommes avec un transfo standard

Le remontage n’a pas posé de problème, il a fallut que je refasse une très grande partie du câblage, et à 100% sur l’alimentation. Tous les condos ont été changé (bon ou pas bon, je me pose plus la question !)
Le double condensateur de 2x50µf a été remplacé par 2x 47µf

Essais:
Juste l’alimentation, transfo et tube EZ80. La HT monte très rapidement
L’alimentation + l’étage final EL 84 et le tube EBF80. Une légère ronflette 50hrz se fait entendre, se qui signifie que la puissance est ok.
Avec tous les tubes. RTL en GO se fait entendre sans antenne extérieur. Le cadre à air fait très bien son travail.
Bref cette radio a chanté sans aucune difficulté.

Caisse en bois.
A l’époque j’avais tendance à poncer les caisses, contrairement à aujourd’hui ou je l'ai décape chimiquement.
Le résultat est le même, mais avec un ponçage mal fait on peut enlever le plaquage

La radio est terminée, il y a plus qu’à faire le remontage de l’ensemble.
12 ans après
J’ai ressorti cette radio du musée. Pendant 12 ans je ne l'ai pas faite fonctionnée, et bien sur quand j’ai tourné le bouton marche/arrêt, rien ne se passe !
C’est un problème récurant, l’inter du potentiomètre. C’est une pièce qui ne vieillit pas très bien.
J’ai fait une dizaine de m/a et la radio s’est enfin allumée, et 15 secondes après elle a chanté
J’ai sorti le châssis de la caisse, car j’ai voulu contrôler ma restauration 12 ans après.
Voici le résultat :
La peinture anti rouille a bien fait son job, aucune trace d’oxydation, donc on peut me critiqué sur le forum sur ma façon de faire, trop longue, trop fastidieuse, trop risqué pour la survie de la radio de tous démonté etc. mais le résultat est là 12 ans après!
Un faux contact sur la valve EZ80 (rien de bien grave)
Les fils vieillissent vraiment très bien
Juste une soudure du fils de masse de la EM34 que j’ai refait
J’ai supprimé le condensateur de 20 nf entre le secteur et la masse. Il n’a aucune efficacité, juste posé des problèmes en cas de fuite. A cette époque je m’en rends compte que je le remplaçais qui n’est plus le cas aujourd’hui
J’ai passé le sélecteur de tensions de 220 à 240v
J’ai remarqué que j’avais tendance à cette époque à remplacer les condos par une isolation de 100 à 120v (sauf alimentation ou la c’est 450v). Avec l’expérience depuis 5 ans je les remplace par des 300v
Autrement je ne remarque rien, et je peux dire que la restauration était bien faite, et elle vieillit parfaitement bien !
Le vernis aussi, belle brillance et aucun éclat, d’où l’intérêt à bannir tous les vernis à basse d’eau. Je les vernis à base de polyuréthane, mais ça devient compliqué à trouver.
Avant de la remonter dans sa caisse, bien sur un peu de bombe dans le sélecteur d’accord, les supports des tubes, et bien sur dans l’inter et le potentiomètre.
Sur l’inter il n’y a pas grand-chose d’autre à faire, sauf le court-circuité, mais ce n’est pas mon désir.
